水肥一體化設備指的是水肥一體化系統中應用到的各種設備，該設備可以解決日光溫室、連棟溫室以及大田種植等不同條件下的水肥灌溉問題，如可以設定植物生長規律和環境條件相融合的決策系統，對不同蔬菜作物實施定時定量的灌溉和施肥。水肥一體化設備能自動配置肥液，監測與自動調節肥液濃度，實現肥料與水的均勻混合，根據實際的水肥一體化作業環境及管理面積做出不同的調整，適應性強，操作簡單。

水肥一體化設備組成

一、灌溉施肥設備

灌溉施肥設備由電動水泵、施肥設備、混合設備、過濾設備、監測反饋設備、差壓恒定設備、自動控制系統組成。根據輸入條件或土壤濕度、蒸發等降雨和光照強度等傳感器，充分智能調節和控制灌溉施肥。在施肥過程中，可以選擇和設定灌溉和施肥程序，灌溉作物的灌溉和施肥可以根據設定的程序自動定期計。

1、過濾裝置

肥料溶解性不好，因而肥液含有一些固體顆粒的雜質，需過濾出來?？刹捎脙杉夁^濾裝置，為碟片式或網式結構。肥液罐中未溶解的顆粒會沉積。在罐體底部，在肥液入口處選用粗過濾器，進行第一次過濾;在灌溉主水管道中，固體顆粒會影響整個灌溉系統的工作，在肥液進入主水管道前，再進行一次過濾。

2、混肥裝置

肥液在灌溉主管道中與水混合不均勻會降低檢測系統的準確性，需設置混肥裝置?；旆恃b置利用液體流動中遇到管道截面的突變時產生漩渦，且漩渦對液體有一定的混合作用的原理設計，安裝在檢測裝置前，使肥液通過漩渦能夠得到充分的混合，使EC值和PH值將會更加準確、穩定。

二、自動灌溉施肥機控制系統

1、控制系統組成

控制系統由灌溉水與肥液供給控制系統組成。其中，肥液供給控制系統由抽吸肥液用的施肥器、控制電磁閥、傳感器(主要測定PH值、EC值等)和混合罐、肥料罐組。

2、控制系統原理

肥液罐里的高濃度肥液經過濾器后由施肥器注入到混合罐，肥料泵從混合罐抽出肥液輸送進入灌溉主管道中，同時設置支管連接注肥器，作為注肥器的進水管。設置EC測量儀檢測主水管道中的肥液濃度，將檢測得到的濃度值反饋到單片機與設定值進行比較，根據信號差值通過控制電磁閥開關脈沖寬度調節施肥量，使主管道中的肥液濃度值與設定值保持一致，酸堿度的調節與肥液濃度調節類似。

3、控制系統運行

當設定條件或土壤水分探測儀探測到需灌水時，打開肥料泵使其工作，借用穩壓閥使主管道中的灌溉水恒壓流動，灌溉水經過管道1流向灌水器進行灌水作業;當需要施肥時，打開吸肥管和通往混合罐管路的電磁閥，啟動肥料泵，一部分灌溉水經過管道1和2流向管道3和4，給混合灌補水，同時灌溉水流經文丘里管產生負壓，把液肥從肥料桶吸出流向混合罐，已經混合充分的肥液在肥料泵的加壓作用下進入管道1流向灌水器進行施肥水作業。流入混合罐的水流是沿切向流入的，故液肥與混合罐中的水能夠很好地混合?；旌瞎薨惭b了液位控制閥，會在混合罐中的水位達到設定值時自動關閉混合罐與補水管道之間的通道，當混合罐中的液位下降時自動打開。

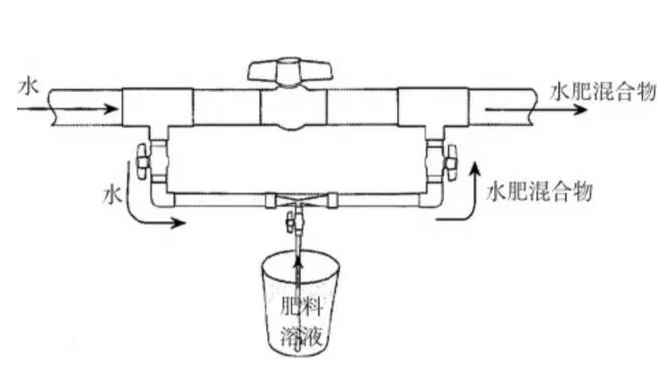

水肥一體化設備原理圖

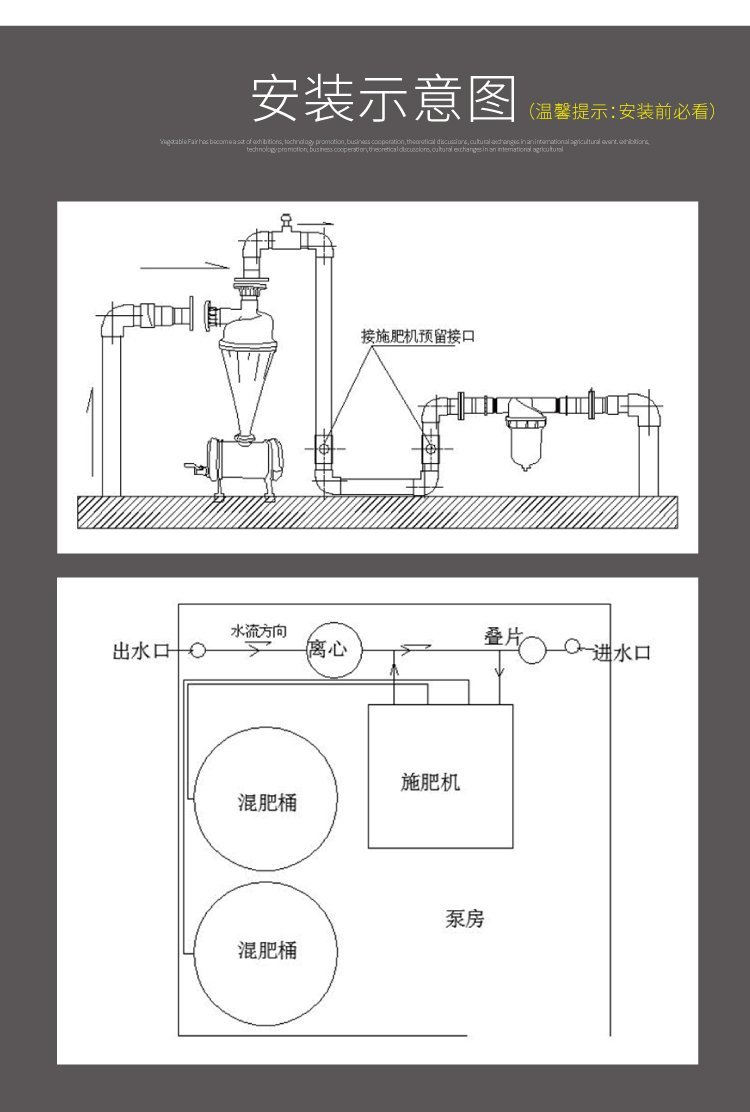

水肥一體化設備安裝圖

總之，設施農業及大田農作物的施肥灌溉作業、園林與花卉等作物的灌溉施肥，都可以用到水肥一體化設備。我司提供水肥一體化建設、水肥一體化設計方案，歡迎咨詢。
